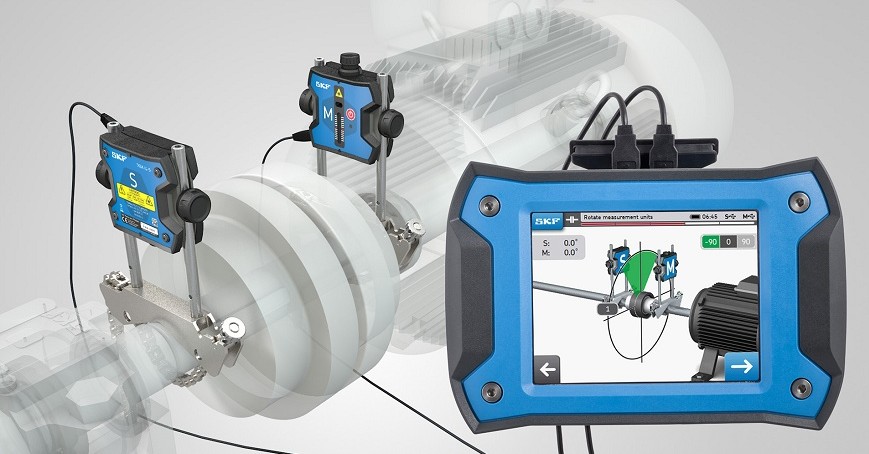

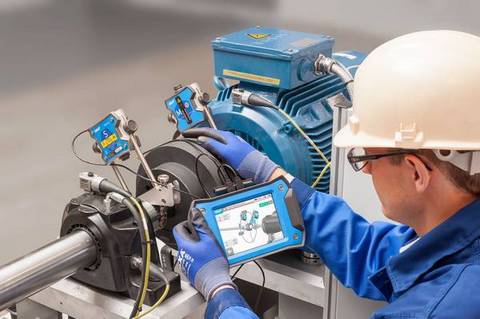

Прибор для выверки соосности валов TKSA31 SKF

Прибор для выверки соосности валов TKSA31 SKF

ПроизводительSKF

Прибор	TKSA 31	TKSA 41
Общая производительность	++	++
Прочность конструкции Возможность использования прибора в сложных промышленных условиях.	+	+
Интерфейс пользователя Ввод и взаимодействие с дисплейным блоком.	сенсорный экран	сенсорный экран
Распознавание QR-кодов Возможно использование этикеток с QR-кодами для облегчения идентификации оборудования и процесса эксплуатации прибора.	—	+
Тип измерений Для измерения «9-12-3» необходимы предустановленные позиции измерений, в то время как «свободное» измерение позволяет выбирать положение произвольно.	9-12-3	без ограничения
Минимальный поворот вала Указывается минимально необходимый угол поворота вала для измерения соосности	140°	90°
Автоматическое измерение Автоматические измерения могут выполняться без участия оператора и не требуют взаимодействия с дисплейным блоком.	+	+
Беспроводные измерительные головки	–	+
Максимальное расстояние измерения Максимальное расстояние между измерительными головками	2 м*	4 м
Проверка «мягкой лапы» Проверка «мягкой лапы» позволяет обнаружить и скорректировать неустойчивость опоры, обеспечивая стабильное положение оборудования.	+	+
Выверка в режиме реального времени Отображаемые в режиме реального времени значения облегчают горизонтальное перемещение двигателя и вертикальную регулировку опоры.	+	+
Автоматический отчёт о выверке Автоматические отчёты создаются по результатам каждой выверки и могут быть экспортированы в формат PDF.	+	+
Камера В отчёт можно добавлять фотографии.	–	+
Библиотека оборудования Обзор всего зарегистрированного оборудования и предыдущих отчётов о выверке.	+	+
Расчёт теплового расширения	–	–
Выверка в вертикальной плоскости Выверка соосности оборудования с вертикальной ориентацией валов	–	–
Изменение вида Возможность переноса графиков с одной части выравниваемого агрегата на другую для удобства пользователя в зависимости от положения пользователя.	–	–
Выверка валопровода Позволяет производить выверку до 5 установленных в линию машин.	–	–
Проверка выбега Система напоминает пользователю выполнить простое измерение для проверки изгиба вала.	–	–

*При наличии USB-кабелей

Технические характеристики	TKSA 31	TKSA 41
Описание	Лазерный прибор для выверки соосности валов для экономичного техобслуживания	Система выверки соосности валов с улучшенными характеристикам и возможностью создания отчётов
Измерительный блок
Тип датчика	29 мм (1,1 дюйма) линейная ПЗС-матрица класса 2
Электронный инклинометр	Да, ±0,5°
Коммуникации	Проводное, USB-кабели	Wi-Fi, Bluetooth 4.0 LE или проводное, USB-кабели
Расстояние измерения	От 0,07 до 2 м (от 0,23 до 6,6 фута) *	От 0,07 до 4 м (от 0,23 до 13,1 фута)
Погрешность измерений	<0,5 % ±5 мкм	<0,5 % ±5 мкм
Время работы	Н/Д	16 часов непрерывной работы
Аккумуляторная батарея и зарядка	Н/Д	Аккумуляторная батарея LiPo, заряжаемая с помощью микро-USB (5 В)
Габаритные размеры	120 x 90 x 36 мм (4,7 x 3,5 x 1,4 дюйма)
Вес	180 г (0,4 фунта)	220 г (0,5 фунта)
Устройство управления
Устройство управления	5,6 дюйма, цветоустойчивый сенсорный ЖК-дисплей
Обновление ПО/приложения	Через USB-накопитель
Переключатель ориентации дисплея	Нет	Переключатель режима панорамы
Время работы	8 часов непрерывной работы (100 % подсветки)	8 часов непрерывной работы (100 % подсветки)
Аккумуляторная батарея и зарядка	Аккумуляторная батарея LiPo, с адаптером питания с разъемами EU, US, UK, AUS (входит в комплект)
Габаритные размеры	205 x 140 x 60 мм (8,1 x 5,5 x 2,4 дюйма)
Вес	420 г (0,9 фунта)	640 г (1,4 фунта)
Полная система
Крепёж	2 x алюминиевых V-образных кронштейна
Диаметры вала	От 20 до 150 мм (от 0,8 до 5,9 дюйма) до 300 мм (11,8 дюйма) с дополнительными удлинительными цепями (не входят в комплект)
Стандартные цепные крепления в комплекте	400 мм (15,8 дюйма)
Максимальная рекомендованная высота муфты	105 мм (4,2 дюйма) со стандартными стержнями 195 мм (7,7 дюйма) с дополнительными удлинителями (не входят в комплект)	105 мм (4,2 дюйма) со стандартными стержнями, 195 мм (7,7 дюйма) с удлинителями
Удлинители в комплекте	2 x 150 мм (5,9 дюйма) стандартных резьбовых стержня на кронштейн	2 x 150 мм (5,9 дюйма) стандартных резьбовых стержня на кронштейн + 4x дополнительных 90 мм (3,5 дюйма) удлинителя
Метод выверки	Метод выверки «9-12-3» с 3 измерениями, автоматическое измерение	Метод выверки «9-12-3» с 3 измерениями, автоматическое измерение, свободное измерение
Рабочая температура	От 0 до 45 °C (от 32 до 113 °F)
Температура хранения	От –20 до +70 °C (от –4 до +158 °F)
Относительная влажность	От 10 до 90 %, без образования конденсата
Класс защиты	IP 54
Размеры кейса	530 x 110 x 360 мм (20,9 x 4,3 x 14,2 дюйма)
Общий вес (вкл. кейс)	4,75 кг (10,5 фунта)
Калибровочный сертификат	Срок действия 2 года
Гарантия	Двухлетняя стандартная гарантия (+ 1 год дополнительно в случае регистрации)
Комплектация	2 измерительных блока (M&S); дисплейный блок; 2 цепных крепления для вала; фиксатор цепи; источник питания с адаптерами для разных стран; 2 кабеля Micro USB/USB 1,5 м (60 дюймов); рулетка; сертификат калибровки и соответствия в печатном виде; краткое руководство пользователя в печатном виде (на английском языке); кейс SKF.	2 измерительных блока (M&S); дисплейный блок; 2 кронштейна для вала с цепями; фиксатор цепи; 4 удлинителя 90 мм (3,5 дюйма); источник питания с адаптерами для разных стран; 2 кабеля Micro USB/USB 1,5 м (60 дюймов); рулетка; сертификат калибровки и соответствия в печатном виде; краткое руководство пользователя в печатном виде (на английском языке); кейс SKF.

* Расстояние измерения до 4 м (13,1 фута) возможно при наличии USB-кабелей большей длины.
