Съемник для глухих отверстий TMMD100 SKF

Съемник для глухих отверстий TMMD100 SKF

ПроизводительSKF

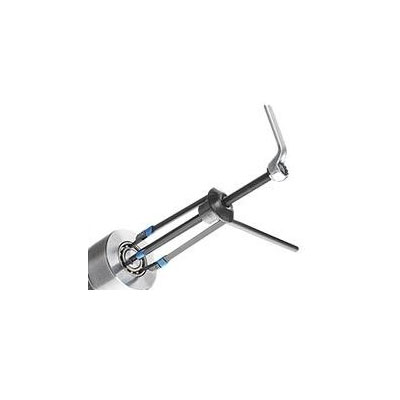

Комплект съёмников SKF серии TMMD 100 специально разработан для лёгкого и быстрого демонтажа радиальных шарикоподшипников, установленных с натягом по обоим кольцам.

Карта выбора — съёмники SKF для глухих отверстий
Обозначение	Диаметр вала (d)	Длина захвата
TMMD 100	10-100 мм (0,4-3,9 дюйма)	135-170 мм (5,3-6,7 дюйма)

Лёгкий демонтаж подшипников из глухих отверстий

Съёмник может применяться для демонтажа как из отверстия, так и с вала. Съёмник TMMD 100 предназначен для демонтажа шарикоподшипников SKF 71 различного типоразмера с диаметром отверстия от 10 до 100 мм (0,4-3,9 дюйма).

Захваты лап специально разработаны для точного и надёжного размещения в дорожке качения наружного кольца подшипника и обеспечения хорошего захвата и высокого демонтажного усилия
Каждый захват съёмника оснащён пружиной для облегчения установки
Конструкция захватов разработана для удобства ввода в подшипник
Головка привода оснащена заклёпкой, не позволяющей гаечному ключу соскальзывать в процессе демонтажа
Съёмник также может использоваться для демонтажа уплотнённых подшипников из глухих отверстий после снятия уплотнения

Съёмники SKF серии TMMD 100 подходят для подшипников следующих серий и размеров:

Обозначение подшипника	Диаметр вала
6000-6020	10-100 мм	(0.4-3.9 дюйма)
6200-6218	10-90 мм	(0.4-3.5 дюйма)
6300-6313	10-65 мм	(0.4-2.6 дюйма)
6403-6410	17-50 мм	(0.7-2.0 дюйма)
62/22, 62/28, 63/22, 63/28	22, 28, 22, 28 мм	(0.9, 1.1, 0.9, 1.1 дюйма)
16002, 16003, 16011	15, 17, 55 мм	(0.6, 0.7, 2.2 дюйма)
16100, 16101	10, 12 мм	(0.4, 0.5 дюйма)


Карта выбора подшипников включена в комплектацию.	Резиновый колпачок позволяет легко и быстро устанавливать захваты на винте съёмника. Также он предохраняет захваты от отсоединения во время демонтажа.	Пружины обеспечивают удобство ввода в подшипник.

Технические характеристики

Обозначение	TMMD 100
Состав комплекта	3 x захвата съёмника A1–135 мм (5,3 дюйма) 3 x захвата съёмника A2–135 мм (5,3 дюйма) 3 x захвата съёмника A3–137 мм (5,4 дюйма) 3 x захвата съёмника A4–162 мм (6,4 дюйма) 3 x захвата съёмника A5–167 мм (6,6 дюйма) 3 x захвата съёмника A6–170 мм (6,7 дюйма) 2 x винта и гайки, 1 x рукоятка
Длина захвата	135–170 мм (5,3–5,7 дюйма)
Размеры кейса	530 x 85 x 180 мм (20,9 x 3,.4 x 7,0 дюйма)
Вес	3,6 кг (7,9 фунта)

Таблица запчастей

Обозначение	Описание
TMMD 100-A1	1 x захват съёмника
TMMD 100-A2	1 x захват съёмника
TMMD 100-A3	1 x захват съёмника
TMMD 100-A4	1 x захват съёмника
TMMD 100-A5	1 x захват съёмника
TMMD 100-A6	1 x захват съёмника
TMMD 100-A6	1 x захват съёмника
TMMD 100-S1	винт, гайка, рукоятка
TMMD 100-S2	винт, гайка, рукоятка
TMMD 100-CX	кейс для инструмента с инструкцией для TMMD 100
TDTC 1/X	кейс для инструмента без инструкции

Таблица выбора аксессуаров

Тип шарикоподшипника (Стандартный подшипник SKF)							Тяга	Винтовая пара
160..	161..	60..	62..	63..	62/. 63/.	64..
16002	16100	6000	6200				А1	S1
16003	16101	6001
		6002
		6003
		6004	6201	6300			А2
		6005	6202
		6006	6203
16011		6007	6204	6301	62/22		A3
		6008	6205
		6009
		6010
		6011	6206	6303	63/22		А4	S2
		6012		6304	62/28
		6013
		6014	6207	6305	63/28	6403	А5
		6015	6208	6306
		6016	6209	6307
		6017	6210
			6211
		6018	6212	6308		6404	А6
		6019	6213	6309		6405
		6020	6214	6310		6406
			6215	6311		6407
			6216	6312		6408
			6217	6313		6409
			6218			6410

Скачать руководство об эксплуатации съемников TMMD100
